真空炉自动控制系统控制的组成

 　　真空炉自动控制系统控制的组成

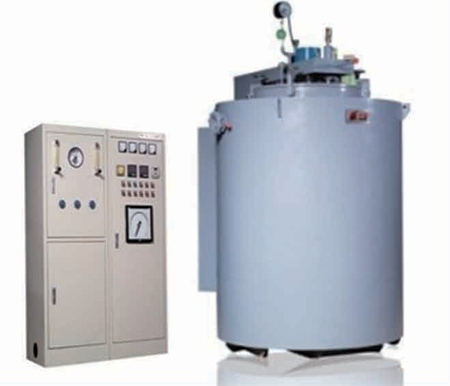

　　真空炉自动控制系统对真空钎焊工作的安全、质盆、高效、可靠等各方面的要求，经充分论证和设备调试。电控自动系统由电极升降系统、炉体控制系统、通讯联网系统和控制画面设计组成，也可是说是由控制柜、操作显示台、检测元件和执行元件四大部分组成。控制柜内部装有可编程序控制器、接触器、熔断器、继电器、可控整流器等元件。操作显示台面上装有各种操作按钮、指示灯、温控仪、触发器、记录仪、真空计、电压表和电硫表。真空炉系统的检侧元件主要有热电偶、真空计及电离规和水压表。

　　1、电极升降系统

　　电极自动升降自动控制系统主要包括模拟量、数字量输人，以及模拟量、数字里输出。模拟量以三相输人为主，数字量输人包含变压器档位信号和电极控制操作信号等，模拟量输出为三相电极升降液压比例阀驱动信号。在加热过程中。可随时根据工艺所要求的指标，自动控制电极升降，以满足工艺的要求。

　　2、炉体控制部分

　　主要完成炉体系统全部液压系统、变压器、油水冷却器、高压系统的控制，同时监测水冷系统、变压器、高压系统、液压系统、炉体系统全部的故障、以及供电系统监测等。自动控制系统每个姆口加隔离装置，并且数字全和模拟量模块的输人输出预留la9"o的余置。同时为上位机提供系统所有动作，以及状态的输人信号。与上位机联合完成设备运行全部动态的买时画面监控功能。

　　3、通讯联网系统

　　现代控制技术离不开网络技术，尤其是现场总线和Inter-net技术，使得控制系统规模变得非常庞大而有效，也使得信息共享和远程诊断成为可能。真空沪自动化控制系统由多级控制网络组成，现代计算机集散控制系统由基础自动化级、过程优化级和生产管理级构成。系统搜盖了工艺生产的各个阶段。在不同的层面上完成不同的任务，以保证最大的复用性、稳定性、有效性和简易性。

　　4、自动控制画面设计

　　自动控制画面由支持多媒体软件进行设计组态，然后从支持工具中下载到触摸屏即可使用。由自动控制系统对触摸屏状真空炉工作稳定、安全、经济，需要提高对锅炉的监控品质，提高平均热效率，节省能源和减少污染，减轻操作人员的工作负担，提高真空炉的科学管理水平，可以获得可观的经济效益。应用自控技术节能可做到少投人多产出，见效快，效果好。
