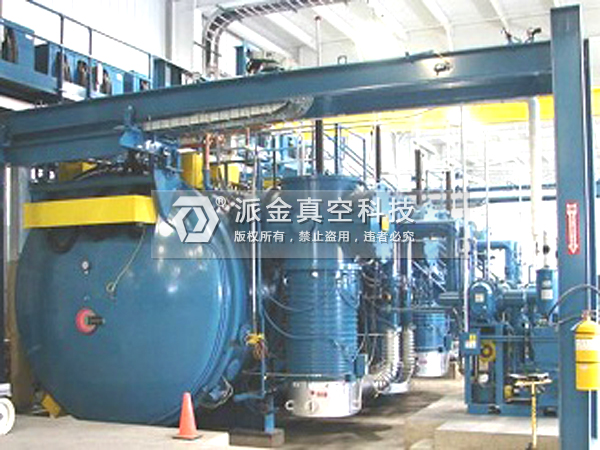

单室铝钎焊真空炉
产品名称：单室铝钎焊真空炉
Name: Vacuum Furnace for Single Chamber Aluminum Brazing
用途 /Use：
主要用于汽车散热器，空调蒸发器，冷凝器，雷达网络天线等铝合金制品的真空钎焊及热处理加工。
It is mainly used for vacuum brazing and heat treatment of aluminum alloy products such as automobiles radiator, air conditioning evaporator, condenser, radar network antenna and so on.
特点 /characteristic：
★ 方形加热室设计,金属反射屏，360度辐射加热
Square heating chamber design, metal reflector, 360 degree radiation heating
★ 多区独立控温╱对流加热/真空分压
Multi-zone independent temperature control convective heating / vacuum partial pressure
★ 内/外循环冷却方式
Internal and external circulation cooling mode
★ 抽气口增加真空冷凝扑集器
Adding vacuum condensation and Collector at exhaust Port
★ 高真空机组恢复时间快
Fast recovery time of High vacuum Unit
★ 精确工艺控制获得始终如一的产品重现性
Accurate process control achieves consistent product reproducibility
配置选择/Configure select:
|
炉型结构： Furnace structure: |
单室卧式 //Single,horizontal room 单室立式 /single, vertical chamber 可设计流水线组合，多台钎焊炉共用一套真空系统，炉外运输系统 Can design assembly line combination, multiple brazing furnaces share a set of vacuum system, out-of-furnace transportation system |
||
|
炉门开启方式： Furnace door opening mode： |
回转式 rotary |
平开式 Flat type |
|
|
炉胆 /Flue： 镍带加热元件与金属隔热屏合成结构 Synthesis structure of Ni Strip heating element and Metal Insulation screen 钼加热元件与金属隔热屏合成结构 Composite structure of Molybdate heating element and Metal Insulation screen |
|||
|
真空泵组和真空计； Vacuum pump set and vacuum gauge： |
进口 Imported |
高品质国产 High quality Made in |
|
|
真空度： Vacuum degree： |
高真空 High vacuum |
|
|
|
PLC: |
西门子 Siemens |
欧姆龙 OMRON |
三菱 Mitsubishi |
|
温控仪表 Thermostat meter： |
欧陆 EUROTHERM |
导电 Electric conduction |
|
|
热电偶 : Thermocouple： |
N分度号 N score number |
||
|
记录仪 : Grapher : |
有纸记录仪 Paper recorder |
无纸记录仪 Paperless recorder |
|
|
人机界面: Human-computer interface |
模拟屏 Analog screen |
计算机触摸屏 Computer touch screen |
|
|
电器元件 Electrical component： |
高品质国产 High quality domestic |
施耐德 Schneider |
西门子 Siemens |
产品 规格/ Specifications：
注：特殊规格要求可根据客户要求定制
Note: Special specification requirements can be customized according to customer requirements
以下参数可根据工艺要求调整，不作为验收依据，具体以技术方案和协议为准
The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement
|
参数/型号 Parameter/ Model |
PJ-LQ5510 |
PJ-LQ9920 |
PJ-LQ1225 |
PJ-LQ1530 |
PJ-LQ2250 |
|
有效热区W×H×L Effective hot zone |
500×500×1000 |
900×900×2000 |
1200×1200×2500 |
1500×1500×3000 |
2000×2000×5000 |
|
装载重量 （KG） Load weight |
500 |
1200 |
2000 |
3500 |
4800 |
|
最高温度 （℃） Max.temprature |
700 |
700 |
700 |
700 |
700 |
|
炉温均匀性 （℃） Furnace temperature uniformity |
±3 |
±3 |
±3 |
±3 |
±3 |
|
真空度 （Pa） Vacuum degree |
6.7 E -3 |
6.7 E -3 |
6.7 E -3 |
6.7 E -3 |
6.7 E -3 |
|
压升率 （Pa） Pressure rise rate |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
适用介质 Applicable medium |
氮气/氩气 Nitrogen / argon |
氮气/氩气 Nitrogen / argon |
氮气/氩气 Nitrogen / argon |
氮气/氩气 Nitrogen / argon |
氮气/氩气 Nitrogen / argon |
|
气冷压强 （bar） Air cooling pressure |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
冷却工艺 Cooling process |
Vacuum / Micro pressure / Positive pressure |
||||
|
冷却速度 （min） Cooling velocity |
可控 Controlled |
||||
